Protection Incendie

CLOISONS DISTRIBUTIVES À PAREMENTS DOUBLES BA 13

CLOISONS DISTRIBUTIVES PLAQUES ÉPAISSES BA 18 (1200) – MAGNA 18 – MAGNA 25

CLOISONS DISTRIBUTIVES À PAREMENTS DOUBLES BA 13

Cloisons distributives d’épaisseur 98 à 200 mm, réalisées par vissage de deux épaisseurs de plaques de plâtre PLADUR® BA 13 de part et d’autre d’une ossature métallique constituée d’une file de montants PLADUR® emboîtés dans des rails PLADUR®.

DESTINATION

Distribution intérieure de tous types de locaux d’usage privatif ou collectif visés par le DTU 25.41.

MISE EN OEUVRE

Documents de référence à respecter : DTU 25.41 et DTA 9/15-1021 pour les locaux EB+c. Consulter le Guide de Mise en OEuvre PLADUR®.

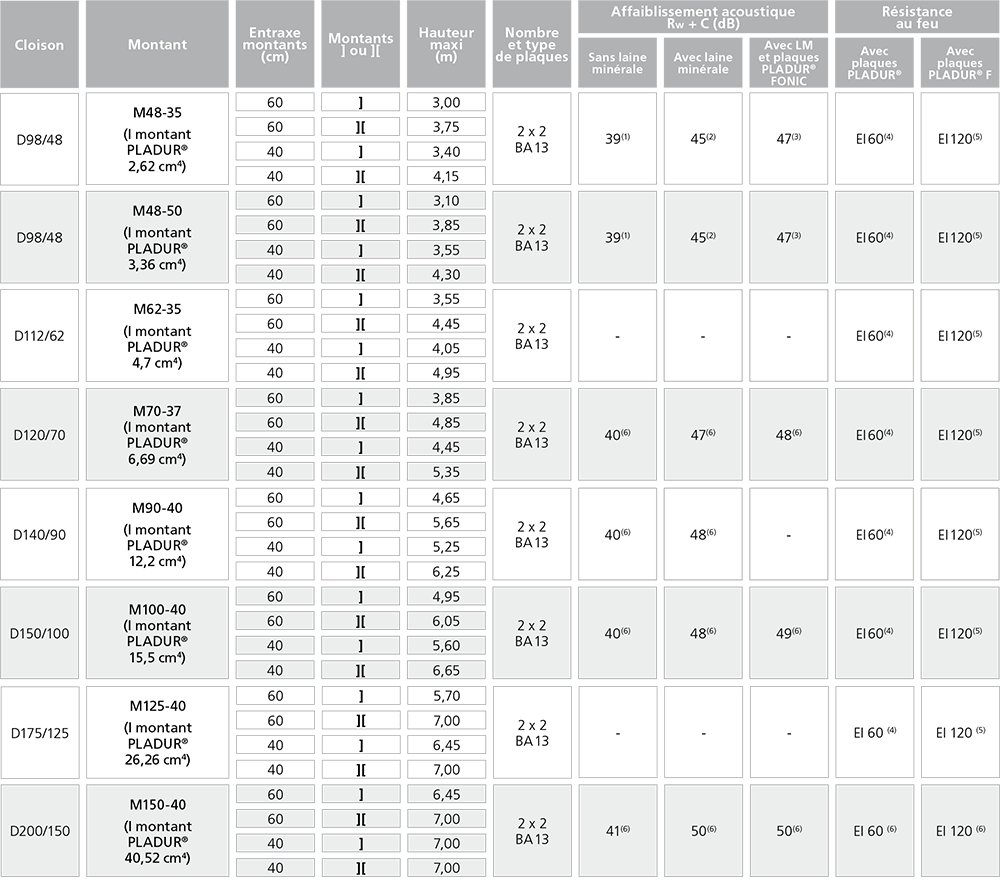

  • Choisir l’ossature en fonction de la hauteur entre étages et du parement à mettre en oeuvre :

(1) Rapport d’essais CSTB n°AC12-26042364/3
(2) Rapport d’essais CSTB n°AC12-26042364/1
(3) Rapport d’essais CSTB n°AC13-26047562/1-Rev01
(4) PV EFECTIS n° 13-J-878 + extensions 14/1 et 15/2 : hauteur max. 4 m – avec ou sans laine minérale - plaques N, I, FONIC et H1
(5) PV EFECTIS n° 13-J-1047 : hauteur max. 4 m – sans isolant – montants accolés
(6) Simulation ACOUS STIFF
Les PV d’essais acoustiques justifiant les performances des cloisons PLADUR® datent de moins de 10 ans et sont réalisés par un laboratoire français accrédité.

  • Choisir le bon parement :
    - Plaques hydrofugées PLADUR® H1 dans les locaux humides EB+p ou EB+c
    - Plaques PLADUR® F lorsqu’une résistance au feu EI 120 est demandée
    - Parements PLADUR® FONIC pour une isolation acoustique renforcée
    - Plaques haute dureté PLADUR® I dans les locaux ou circulations particulièrement exposés aux chocs

SÉCURITÉ

  • Substances dangereuses : non.
  • Sécurité de la mise en oeuvre :
    - utiliser les protections individuelles et collectives prévues sur le chantier.
  • Sécurité incendie :
    - résistance au feu : voir tableau ci-dessus. Toujours vérifier le domaine de validité du PV et respecter ses conditions de montage ;
    - réaction au feu : ossatures A1 et plaques A2-s1, d0 : consulter la déclaration de performances CE du produit (DOP).
  • Protection contre les risques de chutes de personnes : en bord de trémie, placer les fixations des rails à au moins 5 cm du bord de dalle - cf. NF DTU 25.41-1-1 art. 6.4.10.

AIDE À LA RÉDACTION DES DESCRIPTIFS

Cloison de distribution non porteuse de type PLADUR® à parements doubles en plaques de plâtre vissées sur une ossature métallique.

  • Hauteur : exemple : 3 m
  • Épaisseur : exemple : 98 mm
  • Résistance au feu : exemple : EI 60

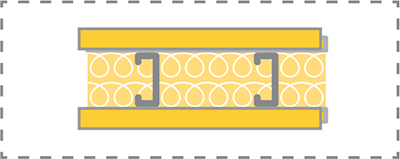

  • Incorporation (ou non) d’un isolant en laine minérale dans le vide de cloison
  • Indice d’affaiblissement acoustique : exemple : 47 dB
  • Mise en oeuvre conformément au DTU 25.41
  • Fixation des rails et semelles par clouage, pistoscellement, vissage, chevillage, collage...
  • Étanchéité en pied, autres dispositions particulières...

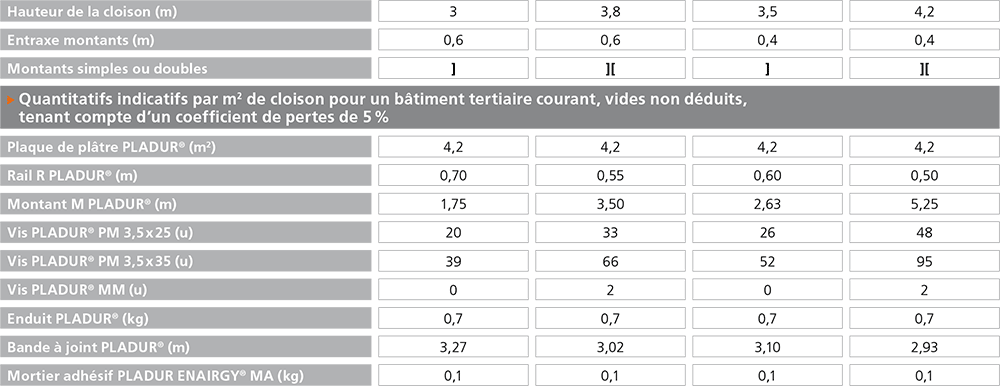

Indiquer aussi : le lot chargé des percements, des passages de réseaux, le type d’huisserie, le type de plancher

  • Tracer la cloison.
  • Poser le rail bas.
  • Poser le montant de départ.
  • Poser le rail haut.

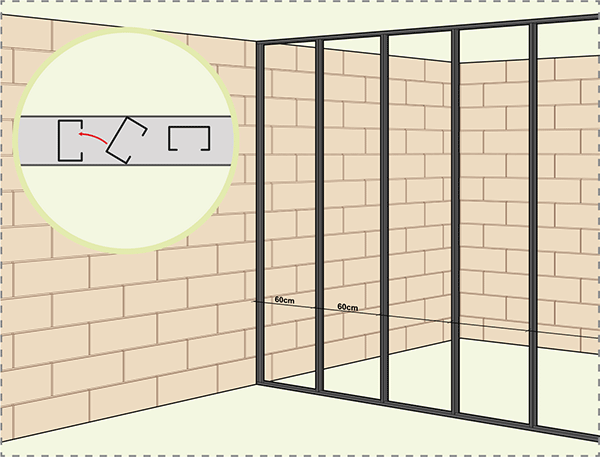

  • Pré-positionner les montants à l’entraxe voulu.

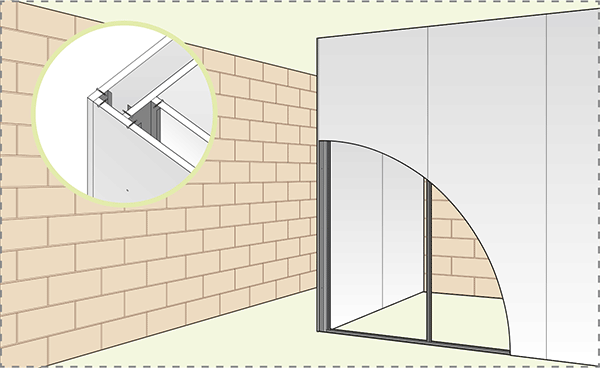

  • Poser la première demi-plaque bord coupé coté mur puis les autres plaques de première peau en décalant les joints d’un parement à l’autre.

  • Poser les plaques de deuxième peau en décalant les joints d’une peau à l’autre.

Huisseries métalliques :

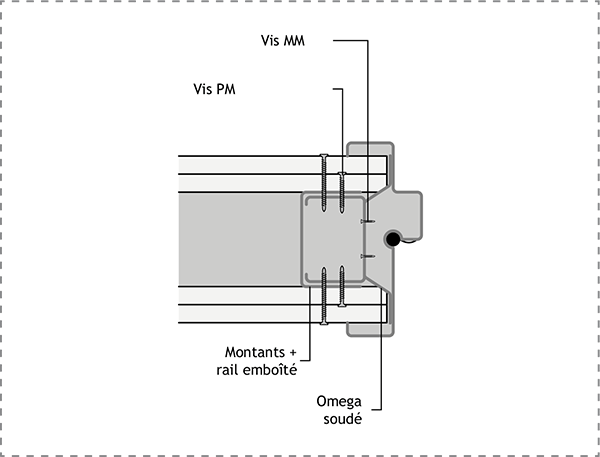

  • Visser un montant sur les Ω soudés puis coiffer le montant par un rail.
  • Enfoncer les plaques à fond d’huisserie et les visser dans les deux profilés montant et rail.

CLOISONS DISTRIBUTIVES PLAQUES ÉPAISSES BA 18 (1200) – MAGNA 18 – MAGNA 25

Cloisons distributives d’épaisseur 72 à 200 mm, réalisées par vissage d’une épaisseur de plaques de plâtre PLADUR® BA 18, PLADUR® MAGNA 18 ou PLADUR® MAGNA 25 de part et d’autre d’une ossature métallique constituée d’une file de montants PLADUR®.

DESTINATION

Distribution intérieure de tous types de locaux d’usage privatif ou collectif visés par le DTU 25.41 pour les plaques de plâtre PLADUR® BA 18 et le DTA 9/17-1052 pour les plaques de plâtre PLADUR® MAGNA 18 et MAGNA 25.

MISE EN OEUVRE

  • Choisir le bon parement :
    - Plaques hydrofugées PLADUR® H1 dans les locaux humides EB+p ou EB+c (DTA 9/15-1021)
    - Les plaques PLADUR® MAGNA 18 et MAGNA 25, de 900 mm de largeur, sont de haute dureté (type I selon la norme EN 520). Elles conviennent donc aux zones particulièrement exposées aux chocs.
  • Choisir l’ossature en fonction de la hauteur entre étages et du parement à mettre en oeuvre :

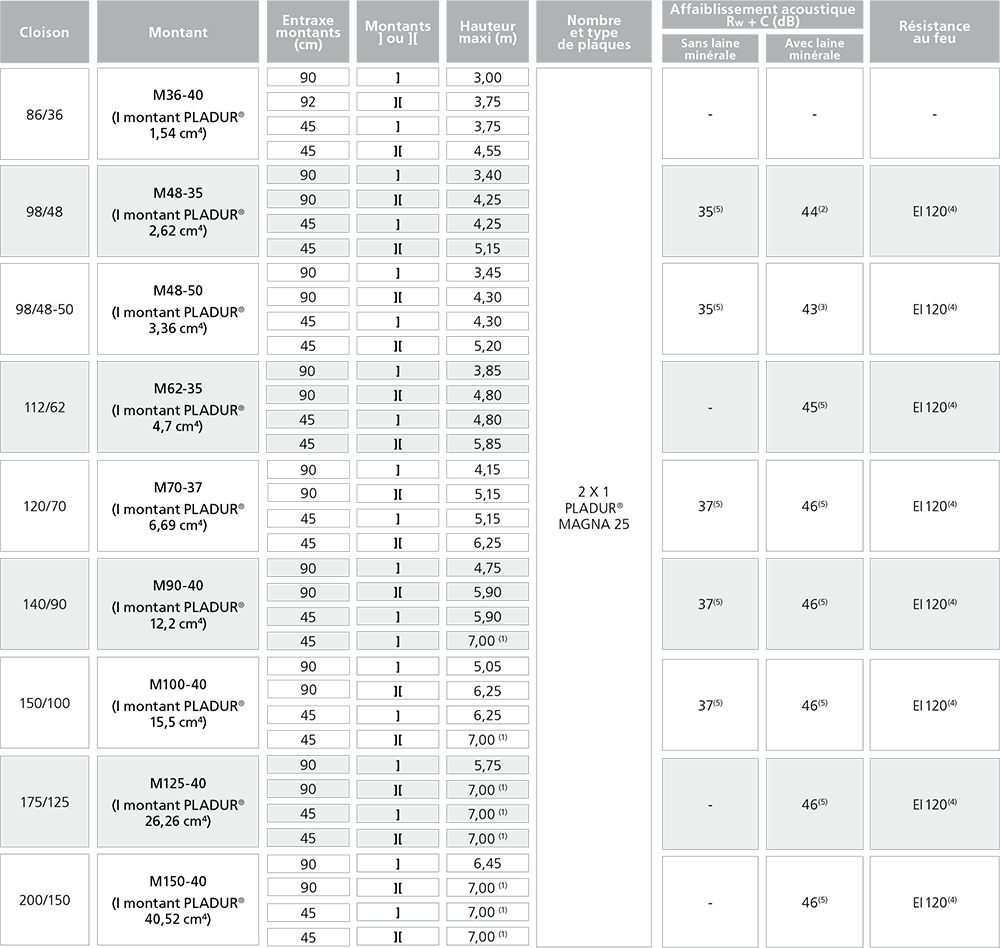

    - Avec plaque BA 18 de largeur 1200 mm

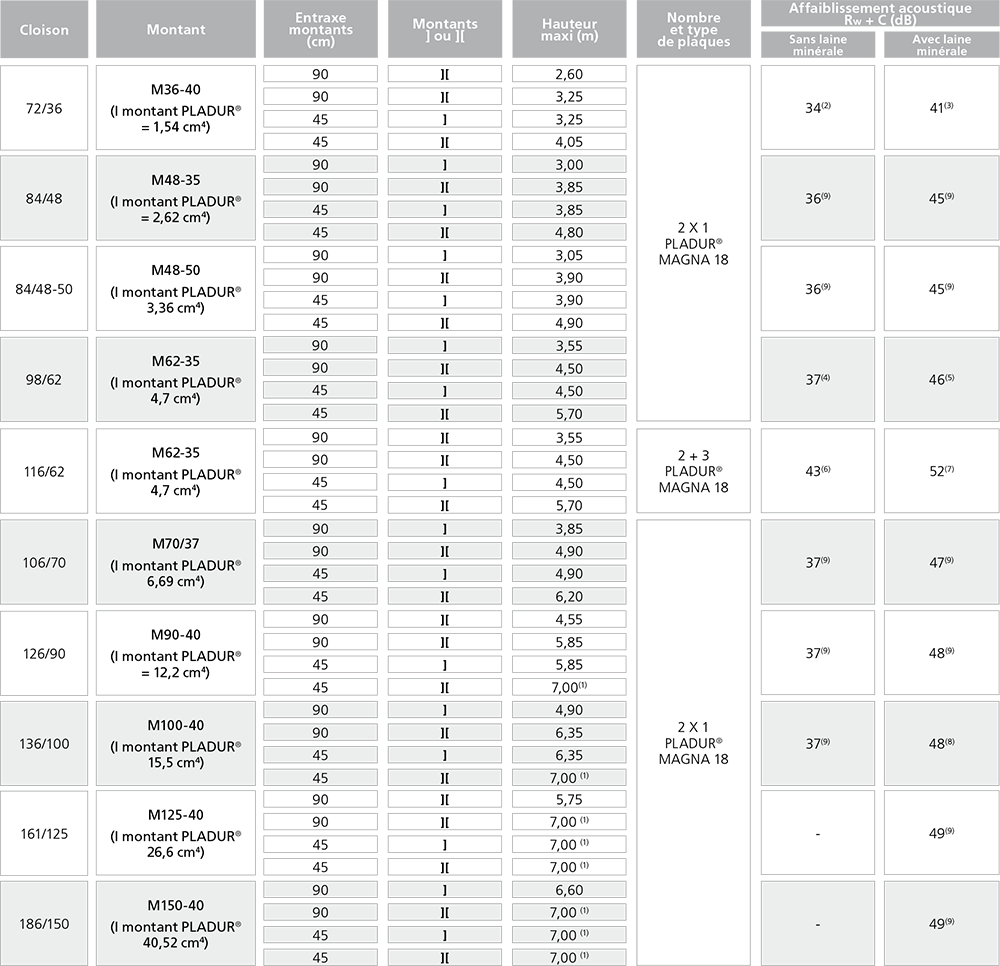

  • Avec plaques PLADUR® MAGNA 18 et vissage tous les 25 cm sur montants

(1) Hauteur au-delà de laquelle s’applique le « Référentiel cloisons de grande hauteur » du Groupe Spécialisé n° 9 de la Commission des Avis Techniques.
(2) Rapport d’essai CSTB n°AC16-26062072/1
(3) Rapport d’essai CSTB n°AC16-26062072/2
(4) Rapport d’essai CSTB n°AC16-26062072/5
(5) Rapport d’essai CSTB n°AC16-26062072/6
(6) Rapport d’essai CSTB n°AC16-26062072/7
(7) Rapport d’essai CSTB n°AC16-26062072/8
(8) Rapport d’essai CSTB n°AC16-26062072/4
(9) Simulation ACOUS STIFF
Les PV d’essais acoustiques justifiant les performances des cloisons PLADUR® datent de moins de 10 ans et sont réalisés par un laboratoire français accrédité.

  • Avec plaques PLADUR® MAGNA 25 et vissage tous les 25 cm sur montants

(1) Hauteur au-delà de laquelle s’applique le « Référentiel cloisons de grande hauteur » du Groupe Spécialisé n° 9 de la Commission des Avis Techniques.
(2) Rapport d’essai CSTB n°AC16-26062072/11
(3) Rapport d’essai CSTB n°AC15-26059256/2
(4) PV EFECTIS n° EFR 15-J-002833 et extension 16/1 – hauteur max. 4,40 m avec ou sans laine de verre – plaques MAGNA 25 et MAGNA H1 25
(5) Simulation ACOUS STIF
Les PV d’essais acoustiques justifiant les performances des cloisons PLADUR® datent de moins de 10 ans et sont réalisés par un laboratoire français accrédité.

SÉCURITÉ

  • Substances dangereuses : non.
  • Sécurité de la mise en oeuvre :
    - utiliser les protections individuelles et collectives prévues sur le chantier.
  • Sécurité incendie :
    - résistance au feu : voir les tableaux ci-dessus. Toujours vérifier le domaine de validité du PV et respecter ses consignes de montage
    - réaction au feu : ossatures A1 et plaques A2-s1, d0 : consulter la déclaration de performances (DOP) du produit
  • Protection contre les risques de chutes de personnes : en bord de trémie, placer les fixations des rails à au moins 5 cm du bord de dalle - cf. NF DTU 25.41-1-1 art. 6.4.10.
    - référence avec BA 18/1200 : NF DTU 25.41 P1-1 art. 6.4.10.
    - référence avec MAGNA 18 ou MAGNA 25 : essai CSTB n° MRF 16 26063351/A.

AIDE À LA RÉDACTION DES DESCRIPTIFS

Cloison de distribution non porteuse de type PLADUR® à parements simples en plaques de plâtre vissées sur une ossature métallique.

  • Hauteur : exemple : 3,3 m
  • Épaisseur : exemple : 98 mm
  • Résistance au feu : exemple : EI120
  • Isolant : laine minérale acoustique 45 mm de type rigide suivant NF DTU 25.41
  • Indice d’affaiblissement acoustique : exemple : 44 dB
  • Mise en oeuvre conformément au DTA 9/17-1052
  • Fixation des rails et semelles par clouage, pistoscellement, vissage, chevillage, collage...
  • Étanchéité en pied, autres dispositions particulières...

Indiquer aussi : le lot chargé des percements, des passages de réseaux, le type d’huisserie, le type de plancher.

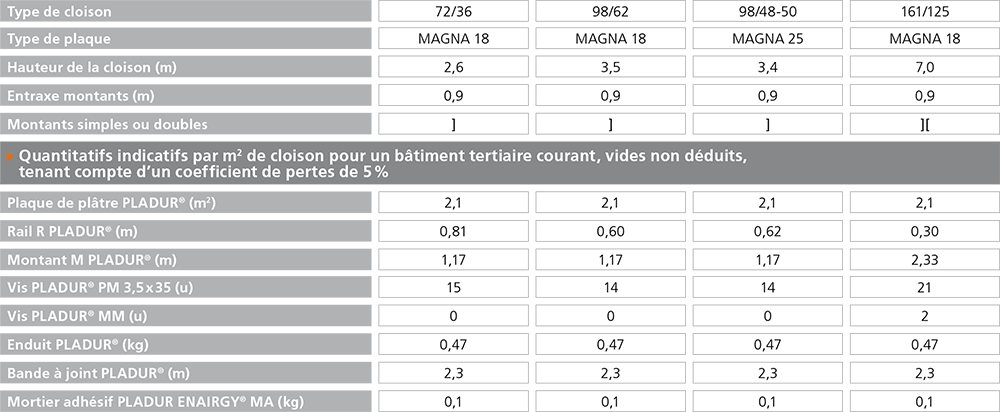

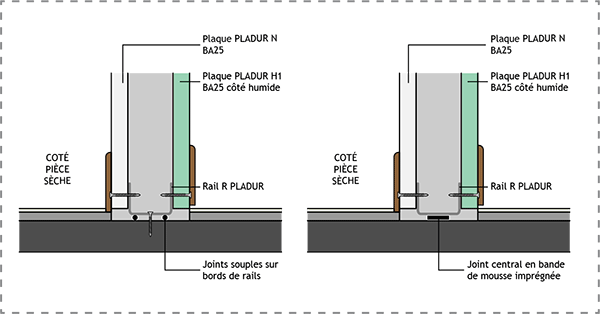

Locaux humides : plaque PLADUR® H1 du côté du local humide + étanchéité sous le rail bas.

Chape réalisée après la cloison : polyéthylène 20 μm disposé sous le rail bas et remonté à plus de 2 cm du sol fini + étanchéité sous le rail bas.

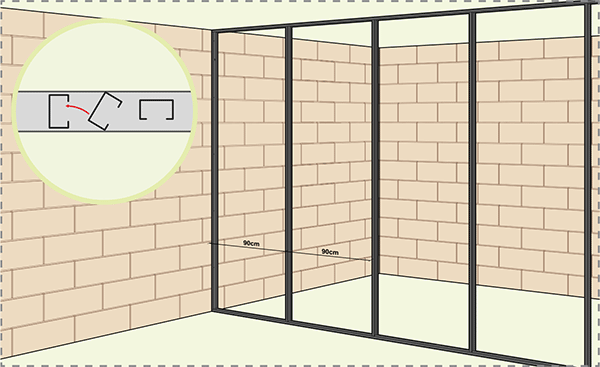

  • Poser le rail bas.
  • Poser le montant de départ.
  • Poser le rail haut.
  • Pré-positionner les montants à l’entraxe voulu ( 45 ou 90 cm )

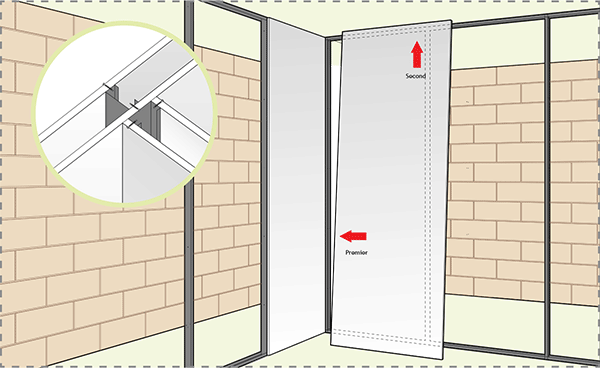

  • Poser les plaques

En entraxe 90 mm, les plaques et les montants peuvent être posés à l’avancement.

Jonctions en T

  • Visser le montant de départ dans le montant de la première cloison au
    travers du parement.
    - alternative 1 : visser le parement de la première cloison dans le montant
    de départ.
    - alternative 2 : cheviller le montant de départ dans le parement de la
    première cloison.

Jonctions en L

  • Visser le montant de départ dans le montant d’extrémité de la première
    cloison.
